Hur man gör en AI av en hjort i enhet

I spelutveckling innebär att lägga till Artificiell intelligens att man skriver kod som kommer att styra spelenheten utan någon extern input.

Animal AI in games är en gren av AI som syftar till att översätta djurens beteende till spelets digitala miljö för att skapa en realistisk upplevelse.

I den här handledningen kommer jag att visa hur man gör ett enkelt djur (Hjort) AI i Unity som kommer att ha två tillstånd, inaktiv och fly.

Steg 1: Förbered scenen och hjortmodellen

Vi kommer att behöva en nivå och en hjortmodell.

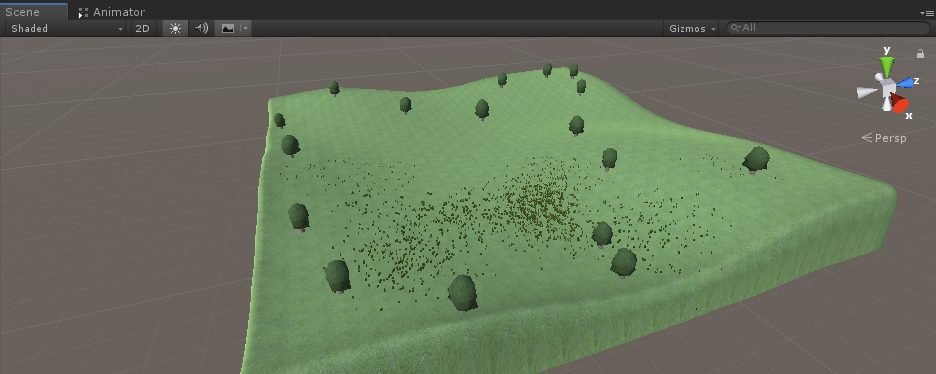

För nivån kommer jag att använda en enkel terräng med lite gräs och träd:

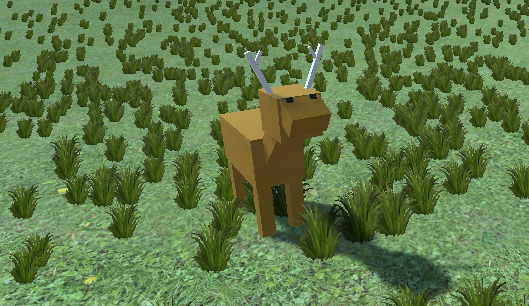

För hjortmodellen kombinerade jag helt enkelt några kuber (men du kan använda den här hjortmodellen):

Låt oss nu gå till kodningsdelen.

Steg 2: Konfigurera Player Controller

Vi börjar med att ställa in en Player Controller så att vi kan gå runt och testa AI:n:

  • Skapa ett nytt skript, döp det till SC_CharacterController och klistra in koden nedan i det:

SC_CharacterController.cs

using UnityEngine;

[RequireComponent(typeof(CharacterController))]

public class SC_CharacterController : MonoBehaviour
{
    public float speed = 7.5f;
    public float jumpSpeed = 8.0f;
    public float gravity = 20.0f;
    public Camera playerCamera;
    public float lookSpeed = 2.0f;
    public float lookXLimit = 45.0f;

    CharacterController characterController;
    Vector3 moveDirection = Vector3.zero;
    Vector2 rotation = Vector2.zero;

    [HideInInspector]
    public bool canMove = true;

    void Start()
    {
        characterController = GetComponent<CharacterController>();
        rotation.y = transform.eulerAngles.y;
    }

    void Update()
    {
        if (characterController.isGrounded)
        {
            // We are grounded, so recalculate move direction based on axes
            Vector3 forward = transform.TransformDirection(Vector3.forward);
            Vector3 right = transform.TransformDirection(Vector3.right);
            float curSpeedX = speed * Input.GetAxis("Vertical");
            float curSpeedY = speed * Input.GetAxis("Horizontal");
            moveDirection = (forward * curSpeedX) + (right * curSpeedY);

            if (Input.GetButton("Jump"))
            {
                moveDirection.y = jumpSpeed;
            }
        }

        // Apply gravity. Gravity is multiplied by deltaTime twice (once here, and once below
        // when the moveDirection is multiplied by deltaTime). This is because gravity should be applied
        // as an acceleration (ms^-2)
        moveDirection.y -= gravity * Time.deltaTime;

        // Move the controller
        characterController.Move(moveDirection * Time.deltaTime);

        // Player and Camera rotation
        if (canMove)
        {
            rotation.y += Input.GetAxis("Mouse X") * lookSpeed;
            rotation.x += -Input.GetAxis("Mouse Y") * lookSpeed;
            rotation.x = Mathf.Clamp(rotation.x, -lookXLimit, lookXLimit);
            playerCamera.transform.localRotation = Quaternion.Euler(rotation.x, 0, 0);
            transform.eulerAngles = new Vector2(0, rotation.y);
        }
    }
}

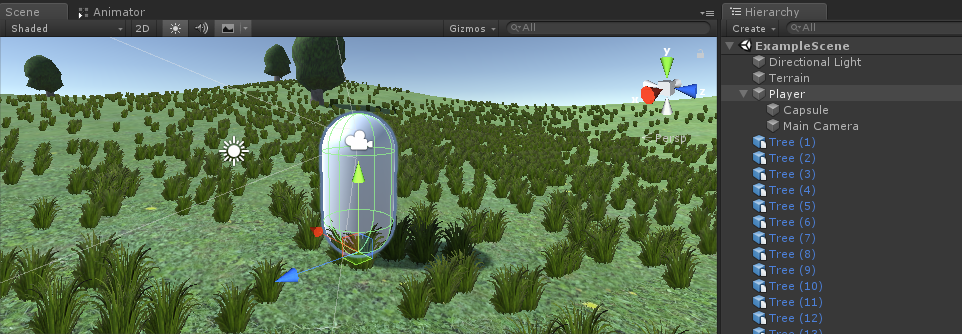

  • Skapa ett nytt GameObject och namnge det "Player" och ändra dess tagg till "Player"
  • Skapa en ny kapsel (GameObject -> 3D-objekt -> Capsule), gör den sedan till ett underordnad objekt av "Player"-objektet, ändra dess position till (0, 1, 0) och ta bort dess CapsuleCollider-komponent.
  • Flytta huvudkameran inuti "Player"-objektet och ändra dess position till (0, 1.64, 0)
  • Bifoga SC_CharacterController-skript till ett "Player"-objekt (Du kommer att märka att det också kommer att lägga till en annan komponent som heter Character Controller. Ställ in dess mittvärde på (0, 1, 0))
  • Tilldela huvudkameran till variabeln "Player Camera" vid SC_CharacterController och spara sedan scenen

Spelarkontrollen är nu klar.

Steg 3: Programmera Deer AI

Låt oss nu gå till delen där vi programmerar en Deer AI:

  • Skapa ett nytt skript och döp det till SC_DeerAI (det här skriptet styr AI-rörelsen):

Öppna SC_DeerAI och fortsätt med stegen nedan:

I början av skriptet ser vi till att alla nödvändiga klasser är inkluderade (specifikt UnityEngine.AI):

using UnityEngine;
using UnityEngine.AI;
using System.Collections.Generic;

public class SC_DeerAI : MonoBehaviour
{

Låt oss nu lägga till alla variabler:

    public enum AIState { Idle, Walking, Eating, Running }
    public AIState currentState = AIState.Idle;
    public int awarenessArea = 15; //How far the deer should detect the enemy
    public float walkingSpeed = 3.5f;
    public float runningSpeed = 7f;
    public Animator animator;

    //Trigger collider that represents the awareness area
    SphereCollider c;
    //NavMesh Agent
    NavMeshAgent agent;

    bool switchAction = false;
    float actionTimer = 0; //Timer duration till the next action
    Transform enemy;
    float range = 20; //How far the Deer have to run to resume the usual activities
    float multiplier = 1;
    bool reverseFlee = false; //In case the AI is stuck, send it to one of the original Idle points

    //Detect NavMesh edges to detect whether the AI is stuck
    Vector3 closestEdge;
    float distanceToEdge;
    float distance; //Squared distance to the enemy
    //How long the AI has been near the edge of NavMesh, if too long, send it to one of the random previousIdlePoints
    float timeStuck = 0;
    //Store previous idle points for reference
    List<Vector3> previousIdlePoints = new List<Vector3>();

Sedan initierar vi allt i tomrummet Start():

    // Start is called before the first frame update
    void Start()
    {
        agent = GetComponent<NavMeshAgent>();
        agent.stoppingDistance = 0;
        agent.autoBraking = true;

        c = gameObject.AddComponent<SphereCollider>();
        c.isTrigger = true;
        c.radius = awarenessArea;

        //Initialize the AI state
        currentState = AIState.Idle;
        actionTimer = Random.Range(0.1f, 2.0f);
        SwitchAnimationState(currentState);
    }

(Som du kan se lägger vi till en Sphere Collider som är markerad som Trigger. Denna kolliderare kommer att fungera som ett medvetenhetsområde när fienden kommer in i det).

Den faktiska AI-logiken görs i void Update() med några hjälpfunktioner:

    // Update is called once per frame
    void Update()
    {
        //Wait for the next course of action
        if (actionTimer > 0)
        {
            actionTimer -= Time.deltaTime;
        }
        else
        {
            switchAction = true;
        }

        if (currentState == AIState.Idle)
        {
            if(switchAction)
            {
                if (enemy)
                {
                    //Run away
                    agent.SetDestination(RandomNavSphere(transform.position, Random.Range(1, 2.4f)));
                    currentState = AIState.Running;
                    SwitchAnimationState(currentState);
                }
                else
                {
                    //No enemies nearby, start eating
                    actionTimer = Random.Range(14, 22);

                    currentState = AIState.Eating;
                    SwitchAnimationState(currentState);

                    //Keep last 5 Idle positions for future reference
                    previousIdlePoints.Add(transform.position);
                    if (previousIdlePoints.Count > 5)
                    {
                        previousIdlePoints.RemoveAt(0);
                    }
                }
            }
        }
        else if (currentState == AIState.Walking)
        {
            //Set NavMesh Agent Speed
            agent.speed = walkingSpeed;

            // Check if we've reached the destination
            if (DoneReachingDestination())
            {
                currentState = AIState.Idle;
            }
        }
        else if (currentState == AIState.Eating)
        {
            if (switchAction)
            {
                //Wait for current animation to finish playing
                if(!animator || animator.GetCurrentAnimatorStateInfo(0).normalizedTime - Mathf.Floor(animator.GetCurrentAnimatorStateInfo(0).normalizedTime) > 0.99f)
                {
                    //Walk to another random destination
                    agent.destination = RandomNavSphere(transform.position, Random.Range(3, 7));
                    currentState = AIState.Walking;
                    SwitchAnimationState(currentState);
                }
            }
        }
        else if (currentState == AIState.Running)
        {
            //Set NavMesh Agent Speed
            agent.speed = runningSpeed;

            //Run away
            if (enemy)
            {
                if (reverseFlee)
                {
                    if (DoneReachingDestination() && timeStuck < 0)
                    {
                        reverseFlee = false;
                    }
                    else
                    {
                        timeStuck -= Time.deltaTime;
                    }
                }
                else
                {
                    Vector3 runTo = transform.position + ((transform.position - enemy.position) * multiplier);
                    distance = (transform.position - enemy.position).sqrMagnitude;

                    //Find the closest NavMesh edge
                    NavMeshHit hit;
                    if (NavMesh.FindClosestEdge(transform.position, out hit, NavMesh.AllAreas))
                    {
                        closestEdge = hit.position;
                        distanceToEdge = hit.distance;
                        //Debug.DrawLine(transform.position, closestEdge, Color.red);
                    }

                    if (distanceToEdge < 1f)
                    {
                        if(timeStuck > 1.5f)
                        {
                            if(previousIdlePoints.Count > 0)
                            {
                                runTo = previousIdlePoints[Random.Range(0, previousIdlePoints.Count - 1)];
                                reverseFlee = true;
                            }
                        }
                        else
                        {
                            timeStuck += Time.deltaTime;
                        }
                    }

                    if (distance < range * range)
                    {
                        agent.SetDestination(runTo);
                    }
                    else
                    {
                        enemy = null;
                    }
                }

                //Temporarily switch to Idle if the Agent stopped
                if(agent.velocity.sqrMagnitude < 0.1f * 0.1f)
                {
                    SwitchAnimationState(AIState.Idle);
                }
                else
                {
                    SwitchAnimationState(AIState.Running);
                }
            }
            else
            {
                //Check if we've reached the destination then stop running
                if (DoneReachingDestination())
                {
                    actionTimer = Random.Range(1.4f, 3.4f);
                    currentState = AIState.Eating;
                    SwitchAnimationState(AIState.Idle);
                }
            }
        }

        switchAction = false;
    }

    bool DoneReachingDestination()
    {
        if (!agent.pathPending)
        {
            if (agent.remainingDistance <= agent.stoppingDistance)
            {
                if (!agent.hasPath || agent.velocity.sqrMagnitude == 0f)
                {
                    //Done reaching the Destination
                    return true;
                }
            }
        }

        return false;
    }

    void SwitchAnimationState(AIState state)
    {
        //Animation control
        if (animator)
        {

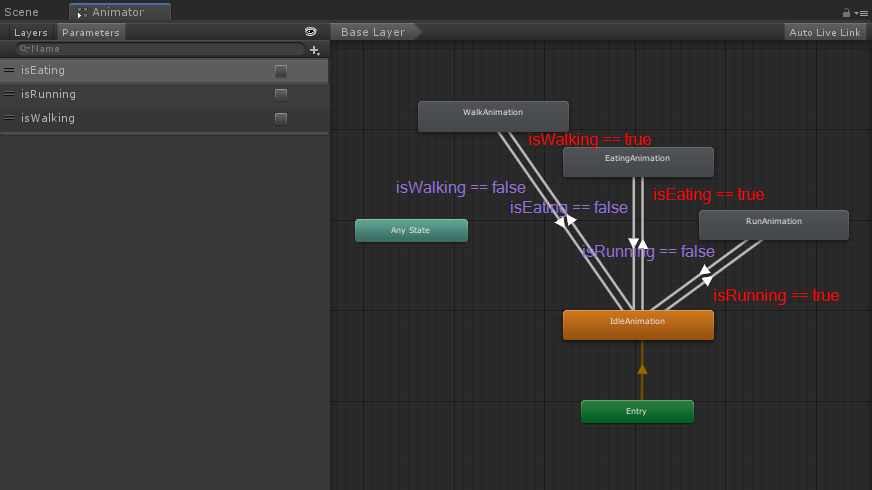

            animator.SetBool("isEating", state == AIState.Eating);
            animator.SetBool("isRunning", state == AIState.Running);
            animator.SetBool("isWalking", state == AIState.Walking);
        }
    }

    Vector3 RandomNavSphere(Vector3 origin, float distance)
    {
        Vector3 randomDirection = Random.insideUnitSphere * distance;

        randomDirection += origin;

        NavMeshHit navHit;

        NavMesh.SamplePosition(randomDirection, out navHit, distance, NavMesh.AllAreas);

        return navHit.position;
    }

(Varje stat initierar värdena och NavMesh Agent-målet för nästa tillstånd. Till exempel har Idle-tillståndet 2 möjliga utfall, det initierar antingen körtillståndet om fienden är närvarande eller Ättillståndet om ingen fiende korsade medvetenhetsområdet.

Ett gångläge används mellan Ättillstånden för att flytta till den nya destinationen.

Running state beräknar riktningen i förhållande till fiendens position, för att springa direkt från den.

Om den fastnar i hörnet dras AI tillbaka till en av de tidigare sparade tomgångspositionerna. Fienden är förlorad efter att AI:n är tillräckligt långt från fienden).

Och slutligen lägger vi till en OnTriggerEnter-händelse som kommer att övervaka Sphere Collider (aka Awareness Area) och kommer att initiera Running-tillståndet när fienden kommer för nära:

    void OnTriggerEnter(Collider other)
    {
        //Make sure the Player instance has a tag "Player"
        if (!other.CompareTag("Player"))
            return;

        enemy = other.transform;

        actionTimer = Random.Range(0.24f, 0.8f);
        currentState = AIState.Idle;
        SwitchAnimationState(currentState);
    }

Så fort spelaren går in i triggern tilldelas fiendens variabel och viloläget initieras, efter det initieras körtillståndet.

Nedan är det sista SC_DeerAI.cs-skriptet:

//You are free to use this script in Free or Commercial projects
//sharpcoderblog.com @2019

using UnityEngine;
using UnityEngine.AI;
using System.Collections.Generic;

public class SC_DeerAI : MonoBehaviour
{
    public enum AIState { Idle, Walking, Eating, Running }
    public AIState currentState = AIState.Idle;
    public int awarenessArea = 15; //How far the deer should detect the enemy
    public float walkingSpeed = 3.5f;
    public float runningSpeed = 7f;
    public Animator animator;

    //Trigger collider that represents the awareness area
    SphereCollider c;
    //NavMesh Agent
    NavMeshAgent agent;

    bool switchAction = false;
    float actionTimer = 0; //Timer duration till the next action
    Transform enemy;
    float range = 20; //How far the Deer have to run to resume the usual activities
    float multiplier = 1;
    bool reverseFlee = false; //In case the AI is stuck, send it to one of the original Idle points

    //Detect NavMesh edges to detect whether the AI is stuck
    Vector3 closestEdge;
    float distanceToEdge;
    float distance; //Squared distance to the enemy
    //How long the AI has been near the edge of NavMesh, if too long, send it to one of the random previousIdlePoints
    float timeStuck = 0;
    //Store previous idle points for reference
    List<Vector3> previousIdlePoints = new List<Vector3>();

    // Start is called before the first frame update
    void Start()
    {
        agent = GetComponent<NavMeshAgent>();
        agent.stoppingDistance = 0;
        agent.autoBraking = true;

        c = gameObject.AddComponent<SphereCollider>();
        c.isTrigger = true;
        c.radius = awarenessArea;

        //Initialize the AI state
        currentState = AIState.Idle;
        actionTimer = Random.Range(0.1f, 2.0f);
        SwitchAnimationState(currentState);
    }

    // Update is called once per frame
    void Update()
    {
        //Wait for the next course of action
        if (actionTimer > 0)
        {
            actionTimer -= Time.deltaTime;
        }
        else
        {
            switchAction = true;
        }

        if (currentState == AIState.Idle)
        {
            if(switchAction)
            {
                if (enemy)
                {
                    //Run away
                    agent.SetDestination(RandomNavSphere(transform.position, Random.Range(1, 2.4f)));
                    currentState = AIState.Running;
                    SwitchAnimationState(currentState);
                }
                else
                {
                    //No enemies nearby, start eating
                    actionTimer = Random.Range(14, 22);

                    currentState = AIState.Eating;
                    SwitchAnimationState(currentState);

                    //Keep last 5 Idle positions for future reference
                    previousIdlePoints.Add(transform.position);
                    if (previousIdlePoints.Count > 5)
                    {
                        previousIdlePoints.RemoveAt(0);
                    }
                }
            }
        }
        else if (currentState == AIState.Walking)
        {
            //Set NavMesh Agent Speed
            agent.speed = walkingSpeed;

            // Check if we've reached the destination
            if (DoneReachingDestination())
            {
                currentState = AIState.Idle;
            }
        }
        else if (currentState == AIState.Eating)
        {
            if (switchAction)
            {
                //Wait for current animation to finish playing
                if(!animator || animator.GetCurrentAnimatorStateInfo(0).normalizedTime - Mathf.Floor(animator.GetCurrentAnimatorStateInfo(0).normalizedTime) > 0.99f)
                {
                    //Walk to another random destination
                    agent.destination = RandomNavSphere(transform.position, Random.Range(3, 7));
                    currentState = AIState.Walking;
                    SwitchAnimationState(currentState);
                }
            }
        }
        else if (currentState == AIState.Running)
        {
            //Set NavMesh Agent Speed
            agent.speed = runningSpeed;

            //Run away
            if (enemy)
            {
                if (reverseFlee)
                {
                    if (DoneReachingDestination() && timeStuck < 0)
                    {
                        reverseFlee = false;
                    }
                    else
                    {
                        timeStuck -= Time.deltaTime;
                    }
                }
                else
                {
                    Vector3 runTo = transform.position + ((transform.position - enemy.position) * multiplier);
                    distance = (transform.position - enemy.position).sqrMagnitude;

                    //Find the closest NavMesh edge
                    NavMeshHit hit;
                    if (NavMesh.FindClosestEdge(transform.position, out hit, NavMesh.AllAreas))
                    {
                        closestEdge = hit.position;
                        distanceToEdge = hit.distance;
                        //Debug.DrawLine(transform.position, closestEdge, Color.red);
                    }

                    if (distanceToEdge < 1f)
                    {
                        if(timeStuck > 1.5f)
                        {
                            if(previousIdlePoints.Count > 0)
                            {
                                runTo = previousIdlePoints[Random.Range(0, previousIdlePoints.Count - 1)];
                                reverseFlee = true;
                            }
                        }
                        else
                        {
                            timeStuck += Time.deltaTime;
                        }
                    }

                    if (distance < range * range)
                    {
                        agent.SetDestination(runTo);
                    }
                    else
                    {
                        enemy = null;
                    }
                }

                //Temporarily switch to Idle if the Agent stopped
                if(agent.velocity.sqrMagnitude < 0.1f * 0.1f)
                {
                    SwitchAnimationState(AIState.Idle);
                }
                else
                {
                    SwitchAnimationState(AIState.Running);
                }
            }
            else
            {
                //Check if we've reached the destination then stop running
                if (DoneReachingDestination())
                {
                    actionTimer = Random.Range(1.4f, 3.4f);
                    currentState = AIState.Eating;
                    SwitchAnimationState(AIState.Idle);
                }
            }
        }

        switchAction = false;
    }

    bool DoneReachingDestination()
    {
        if (!agent.pathPending)
        {
            if (agent.remainingDistance <= agent.stoppingDistance)
            {
                if (!agent.hasPath || agent.velocity.sqrMagnitude == 0f)
                {
                    //Done reaching the Destination
                    return true;
                }
            }
        }

        return false;
    }

    void SwitchAnimationState(AIState state)
    {
        //Animation control
        if (animator)
        {
            animator.SetBool("isEating", state == AIState.Eating);
            animator.SetBool("isRunning", state == AIState.Running);
            animator.SetBool("isWalking", state == AIState.Walking);
        }
    }

    Vector3 RandomNavSphere(Vector3 origin, float distance)
    {
        Vector3 randomDirection = Random.insideUnitSphere * distance;

        randomDirection += origin;

        NavMeshHit navHit;

        NavMesh.SamplePosition(randomDirection, out navHit, distance, NavMesh.AllAreas);

        return navHit.position;
    }

    void OnTriggerEnter(Collider other)
    {
        //Make sure the Player instance has a tag "Player"
        if (!other.CompareTag("Player"))
            return;

        enemy = other.transform;

        actionTimer = Random.Range(0.24f, 0.8f);
        currentState = AIState.Idle;
        SwitchAnimationState(currentState);
    }
}

SC_DeerAI har bara en variabel som behöver tilldelas som är "Animator".

Animatörskomponenten kräver en styrenhet med 4 animationer: Idle Animation, Walking Animation, Eating Animation och Running Animation, och 3 bool-parametrar: isEating, isRunning och isWalking:

Du kan lära dig hur du ställer in en enkel Animator Controller genom att klicka här

När allt är tilldelat finns det en sista sak kvar att göra, som är att baka en NavMesh.

  • Välj alla scenobjekt som kommer att vara statiska (t.ex. terräng, träd, etc.) och markera dem som "Navigation Static":

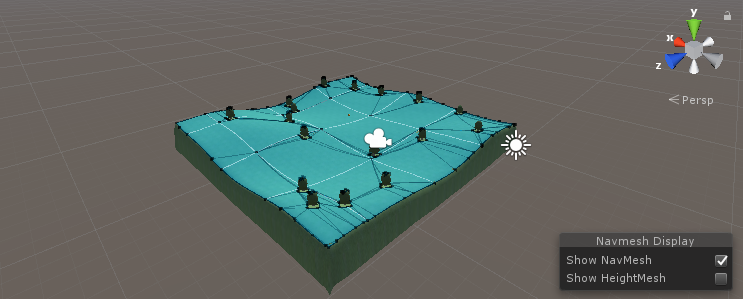

  • Gå till navigeringsfönstret (Fönster -> AI -> Navigation) och klicka på fliken "Bake" och klicka sedan på knappen "Bake". Efter att NavMesh har bakats bör det se ut ungefär så här:

Efter att NavMesh har bakats kan vi testa AI:n:

Sharp Coder Videospelare

Allt fungerar som förväntat. Hjorten flyr när fienden är nära och återupptar sina vanliga aktiviteter när fienden är tillräckligt långt.

Källa
📁DeerAI.unitypackage3.36 MB
unity3dunitydjurrådjuraihandledningnavmeshbeteendeflyinaktivexempelinteraktivgratisladda ner
Föreslagna artiklar
Implementering av AI av en fiende i Unity
Hur man gör en FPS med AI-stödet i Unity
Skapa en NPC som följer spelaren i Unity
Unity lägger till fiender till en 2D-plattformsspelare
Arbeta med NavMeshAgent i Unity
Granskning av Unity Asset Store-paketet - Zombie AI System
Koncept för AI i spelutveckling
Fler inlägg »
Populära artiklar
Skapa en NPC som följer spelaren i Unity
Hur man gör en FPS med AI-stödet i Unity
Implementering av AI av en fiende i Unity
Granskning av Unity Asset Store-paketet - Zombie AI System
Unity lägger till fiender till en 2D-plattformsspelare
Arbeta med NavMeshAgent i Unity
